オッティ H92W ナビ取り付け

オッティにナビを取り付けることになりました(*^-^)b

該当車両のグレードはE
専用オーディオなので、
2DINナビを導入するにあたり、クラスターパネルの中古品を用意。
配線キットは、日東工業のNKK-M35Dを用意。

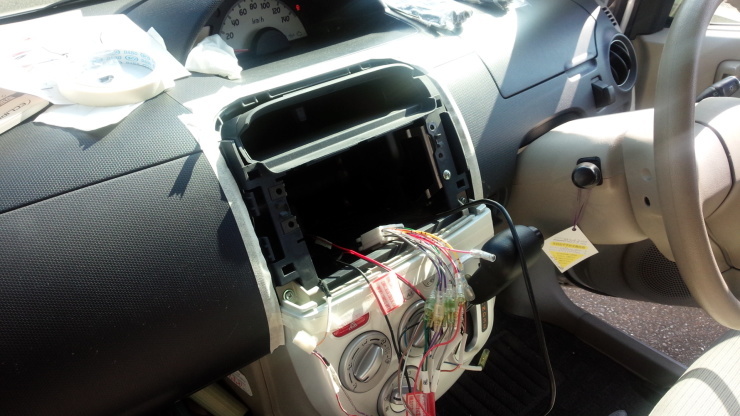

まずは、アンテナ貼り付けて、コードをAピラーに通していきます。
後でどれがどれだかわかんなくなるので、予め記載したものをつけておきます。

車速パルス、リバースは
コチラを参考にしますが・・・
あれ(・・?)4Pカプラーに接続するリバースの配線色が異なるぞ←年式によるあるある(笑)
念のためテスターで調べて確認♪


TVアンテナ、GPS、外部入力USB、ラジオアンテナ、車速パルス、リバース、パーキング、
16Pカプラー
配線を全て結線して、
(外部入力USBは助手席グローブボックスに通しておきました。)
ナビ本体に接続して・・・

初期設定~テスト走行をして、無事終了♪

バックカメラをつけてないし←軽自動車だからいらないという判断(笑)
後々どーしても欲しいって言われたら考えますヾ( ´ー`)
あちこちのアクセスもしやすいので作業としては簡単♪

生産終了した車なので、どなたかの参考になるとは思いませんが、
こういう作業は、いい気分転換になりましたヽ(゜▽、゜ )ノ
