スイフト・ホーン取付(若葉マーク編^^)



この前のホーン取付5台オフの際に思ったのですが、スイフトは自分でホーン取付けたい
と思っても、結構厄介と思って諦めている方が、割といらっしゃるのではないか、と。
(ファンサイトでも取付オフのことが取り上げられていましたね^^;)

実際、取り付けは多くの方がブログ等でご紹介なさっています。
では、今回記事に致しましたのは、
初歩の初歩!こんな部品を用意してください。こんな風に加工してください。
というところにこだわってアップしてみました。
コレであなたも取り付けできます…よ…きっと^^;

慣れた方には非常につまらん記事ですが…遊んでくだたい^^ゞ

1:まずホームセンターにいって、L字ステーと六角ボルトナットを購入しましょう^^
 L字ステーは190mmです。材質は必ずしもステンレスである必要はありません^^;
 (このL字ステーが店舗により取り揃えていなかったりします…)
 六角ボルトは、ホーン取り付け用に2本、ステーをボディ捨て穴取付に1本、計3本使用します。

2:次にホームセンターでも量販店でも構いません
  配線や端子を購入しましょう^^ドコデモアリマスヨ
  商品名がわかりますか(・・?)必ず同一商品である必要はありませんが…
   Y字接続端子は、1セット
   クワ型端子は、2個
   平型端子は、オス2個、メス4個使用します。

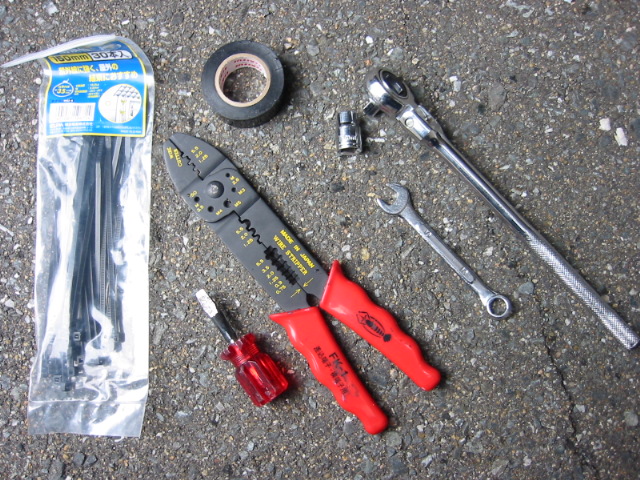

3:今回の作業で必要な工具類です。レンチは10mmです。

あと、カッターナイフも^^;

4:ここから準備作業です。
 配線を下記サイズにカットします。
  50cm×2本  18cm×2本

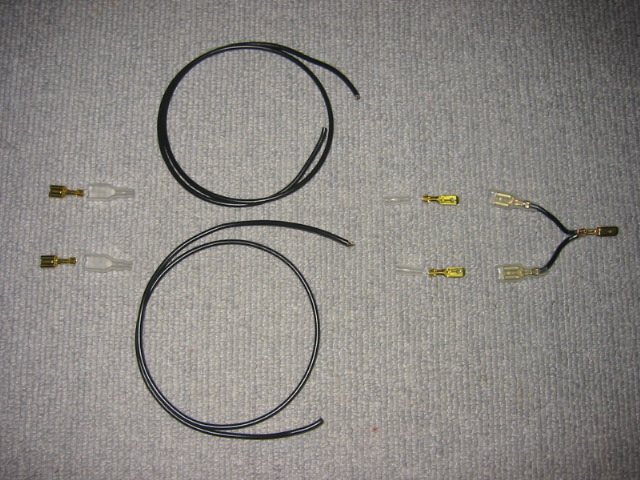

5:必要な端子を並べてみます。
  プラス側です。

  マイナス側です。



6:準備したすべての端子を電工ペンチを使って圧着します。

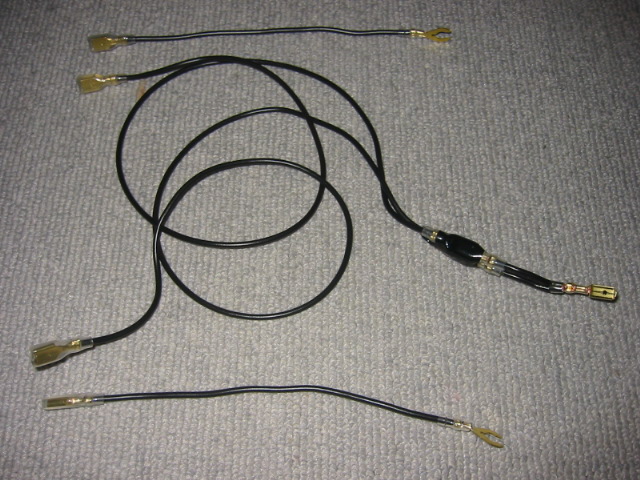

 このようになります^^

 Y字の二股に絶縁テープを巻いておきます。

 完成です^^

プラス側の配線は長いですので、配線のこすれ防止のため、コルゲートチューブ(配線保護チューブ)に収めましょう(yoichiさんのアドバイスにより追記しました^^;)
※以下画像2枚追加しました^^;

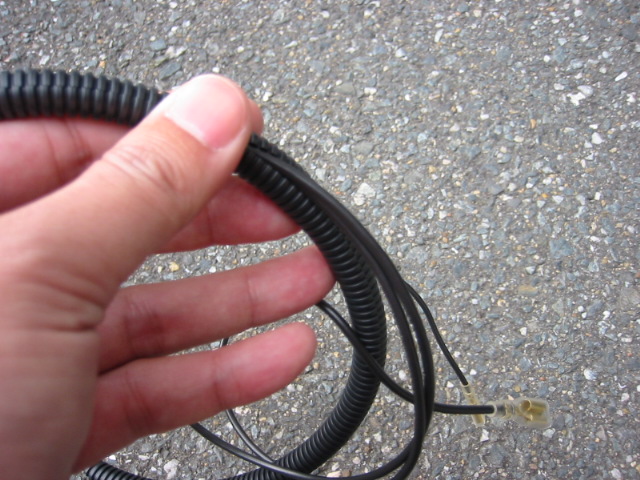

コルゲートチューブです。
40~45cmご用意下さい。

配線を収めていきます。

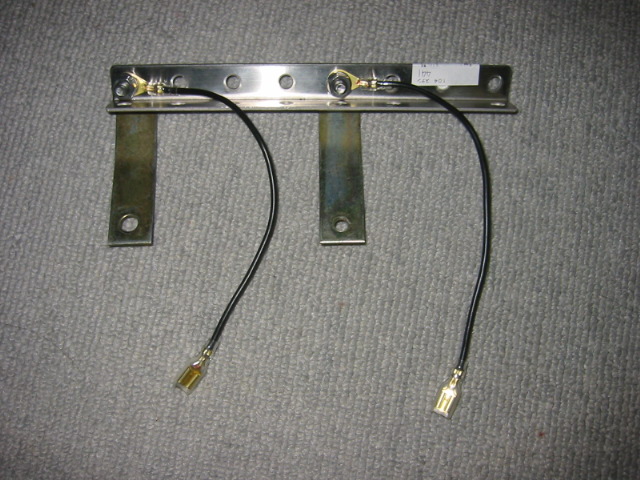

7:ステーとの取付シュミレーションです。
  私は、マイナス側は取付ボルトでアースする事にしています。
  縦側のステーにはホーンがぶらさがっているものとしてご覧下さい^^;;
  ※ホーンに付属の取付ボルトはステー穴を通りませんので使用しません。(特にBOSCHの場合)


さて、ここまで準備できるといざ車両への取り付けはスムーズですよ。
この先は、私も参考にさせていただいた、yoichi大先生のブログをご紹介
こちら
左フロントフェンダーのインナーをはぐるやりかたです。
(絶縁作業が確実におこなえますのでこのやり方をお勧めいたします)
タイヤは外さずに右にいっぱいに切って作業できますよ^^

マイナスは、(私のやり方の場合)アースで落としているので、ホーンの片側の端子に接続し、
もう片一方の端子にプラス側を接続します。
コレをもう一方のホーンも同様に接続します。

プラスの端子は、純正ホーンから外した端子に接続して、絶縁テープを巻くとOKです。
プラスの配線は長めにしているので、タイラップできれいに整理しておきます。

ご自分でDIYなさろうと思っている方の参考になりましたら幸いです…
くれぐれも自己責任でお願いしますね。
でも…
これを…厳しいと感じたら…素直にショップにお任せする事を強くお勧めいたします。


あっ、l○○○さん、配線キットが出来ましたよ~(笑)
GOさん、これでいいでしょうか(爆)

※以下画像追加^^;
久しぶりにインナーを剥ぐって見ました…( ̄▽ ̄;)キタナーイ

ホーンの環境はこんな感じです…絶縁処理は確実に…おこないましょうネ^^;
